UL 9540A：2019 -7.4.1部分

pv8450

設備型號   PX-05-001

電    源      AC 220V, 50/60Hz,10A

客備氣源   99.99%以上氮氣

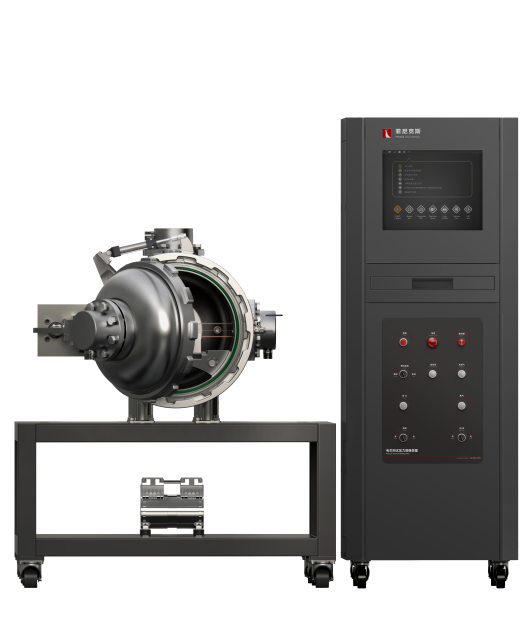

密封艙體采用304不銹鋼材質，測試空間及尺寸可依實際使用需求定制。

艙體設計工作壓力不低于3MPa,可配備安全閥，在達到極限壓力時自動泄壓

艙體耐溫1200℃以上

艙體預留多個法蘭連接板，連接板上采用專用卡套接頭，用于溫度、電壓、加熱、過沖等線路連接。具有抽真空功能，并預留-路充氮接口，用于連接外部氮氣實現艙體氧濃度<1%的環境配置。

艙體可配備可視窗口，可視窗直徑在5~25CM之間

艙體可裝置稱重平臺，搭載稱重傳感器可進行試樣的質量損失檢測。

電芯安裝口采用活動門方式開啟關閉，并搭配鎖緊螺絲用于保證艙體密封性，內部配備可移動金屬試樣支架，結構進口，放置平穩。

配備托馬斯取樣泵，可手動調節排氣速度，實現艙體內部-90KPa抽真空能力。

配備壓力傳感器，壓力監測范圍可根據實際使用狀況定制

設備預留12路溫度采集通道，（可依使用需求擴充）

設備預留2路電壓采集信號，用于測試電芯實時電壓變化值。

所有管路及傳感器接口均預留手動球閥與電磁閥，可實現對傳感器的保護以及阻斷艙內氣體泄漏

采用自主設計標準電氣控制柜，內置19寸觸摸屏，采用金屬框架結構，表面采用靜電噴涂、高溫烘烤等工藝，耐臟、耐磨、耐油污,便于清潔，美觀大方。

采用西門子可編程控制系統(PLC)及模擬量模塊，搭載Labview上位機軟件，可實現溫度、腔體壓力、氧濃度等數據以及測試流程的實時監控、顯示以及數據存儲，可對測試過程數據進行報表與報告輸出，以Excel、Word、PDF等文件格式形式進行存儲，便于查看編輯。
